전력거래소와의 통합연계를 위한 EMS 게이트웨이 솔루션

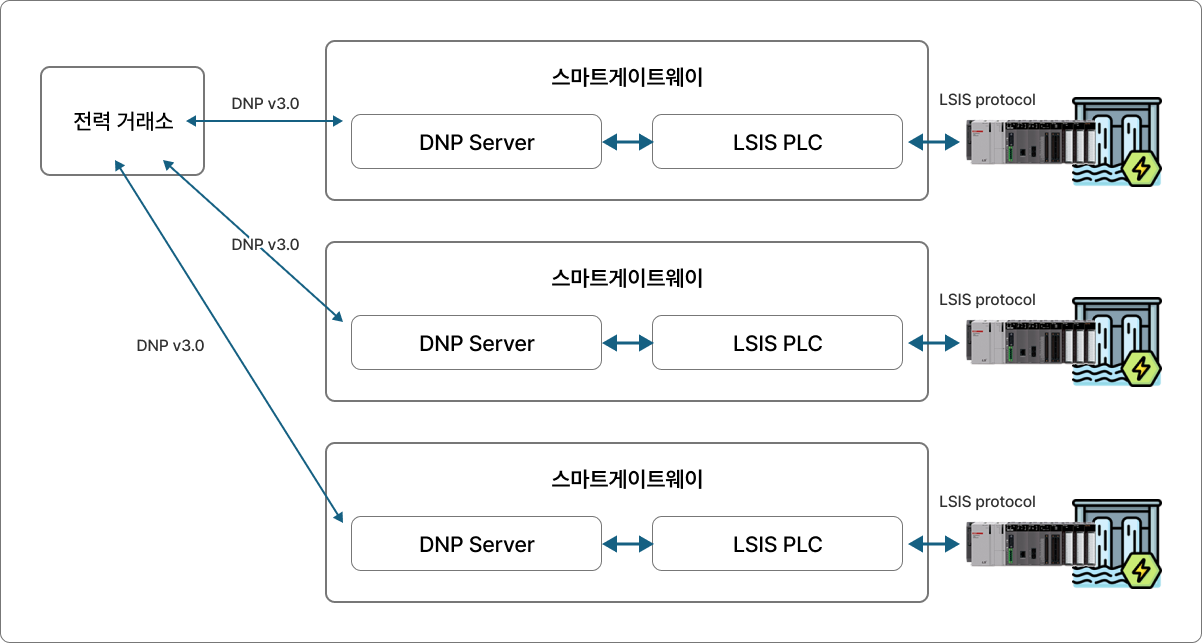

대부분의 발전설비는 전력 수급관리를 위하여 전력거래소와 연계되어 있어 실시간으로 발전상황을 전력거래소로 전송하거나 전력거래소로부터의 출력제어명령을 수신하여 발전기의 출력을 제어하도록 구성되어 있습니다. - 한국에서의 전력거래소와 발전소 간에는 전용선 모뎀을 통하여 연계가 되어 있어 DNP Server는 시리얼 통신을 처리하도록 구성됩니다.

- 한국에서 전력거래소와 발전소 간에는 DNP v3.0 프로토콜로 발전소 현황 데이터 수신, 출력제어명령 전송 및 처리하도록 구성되어 있습니다.

- 전력거래소로부터 수신된 출력제어 명령은 출력제어용 PLC(혹은 DCS)를 통하여 발전설비를 제어하도록 구성되어 있습니다.

한국 전력거래소는 전용선 모뎀을 이용하여 원격지 발전소의 상태를 감시하거나 출력제어를 수행하고 있으며 스마트 게이트웨이는 이를 지원하기 위하여 - LS Electric PLC, DCS 등과 같은 다양한 Secondary 장치를 지원합니다. 이를 지원하기 위하여 스마트게이트웨이는 OPC, 전용 PLC 통신드라이버, Modbus 통신 드라이버를 제공합니다.

- 전력거래소의 제어명령을 Secondary장치로 전송하기 위하여 수신된 메시지를 Secondary장치의 주소로 변환하는 기능을 제공합니다. 예들 들면, 수신된 명령을 LSIS PLC의 %MW100번지로 전송하고자 하면 자바스크립트를 이용하여 간단하게 원하는 주소로 변환할 수 있으며, 수신된 제어명령은 실시간으로 변환되어 PLC로 전송이 가능합니다.

- 안정적인 운영을 위하여 스마트게이트웨이의 이중화 구성이 가능합니다. 전력거래소단에서는 Active-Active방식의 이중화를 지원하므로 시스템 이상 발생시 별도의 절체 시간을 필요로 하지 않습니다.
