Modbus / RTU지원 설비 통합을 위한 모드버스 허브 솔루션2

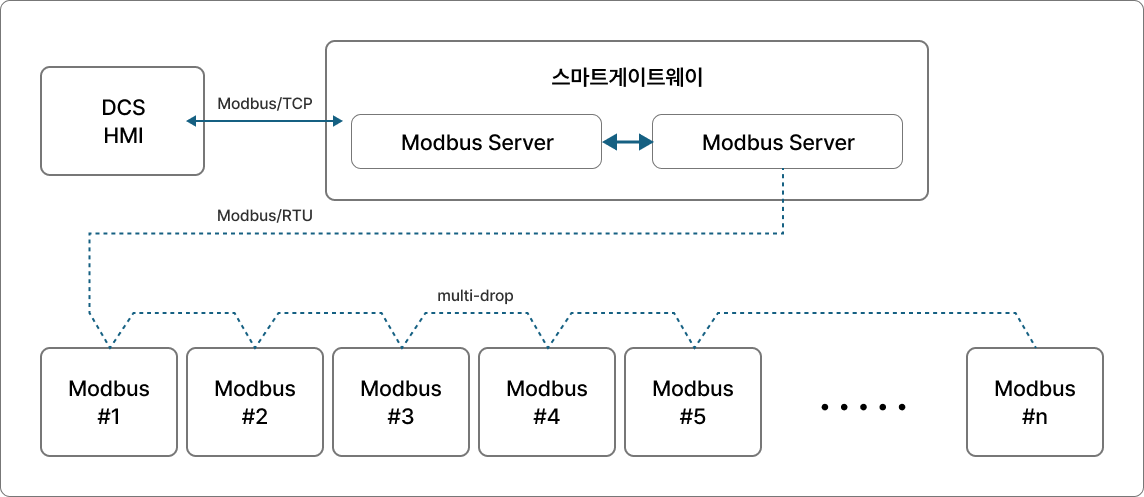

Modbus 프로토콜은 사용방법이 간단하고 안정적이어서 오래전부터 산업현장에 많이 사용되어 왔었던 프로토콜. 또한 Modbus 프로토콜은 시리얼(Modbus/RTU)와 이더넷(Modbus/TCP)방식을 모두 지원하고 있어 용도에 맞게 사용 가능. 스마트게이트웨이는 여러 대의 Modbus 장치로 부터 데이터를 읽어 하나의 통신메시지로 구성하여 전송할 수 있어 유지보수 용이. - 위 의 구성에서 하단의 Modbus장치는 각 10개의 데이터를 갖고 있다고 가정하면 DCS(HMI)측에서는 5개의 Modbus/TCP 세션을 구성하고 5회의 요청을 하여야 하나 스마트 게이트웨이를 경유하여 구성할 경우 한번의 요청으로 5개의 장치로부터 50개의 자료를 읽어올 수 있어 구성이 단순하여 유지보수가 용이하게 되며 세션추가에 따른 비용절감 가능.

- 각 모드버스 장치별로 쓰기영역을 지정할 수 있어 해당위치로 제어명령을 전송하면 해당 모드버스로의 제어명령을 처리 가능. 예를 들어 40022에 쓰기
명령을 전송하면 스마트게이트웨이는 3번째 Modbus 장치의 2번째 주소 값으로 전송된 값을 저장.
