서로 다른 설비를 제어하고 있는 DCS간의 데이터 교환은 DCS제조사의 폐쇄성으로 인하여 통합이 어려운 경우가 많습니다.
이와 같이 두 DCS간의 데이터 교환이 필요한 경우 스마트게이트웨이를 이용하여 두 DCS를 연결하면 두 DCS간에 데이터 교환이 효과적으로 가능하게 됩니다.
- 발전설비를 제어하기 위하여 공급된 DCS와 화학플랜트 제어를 위한 DCS는 효율적인 모니터링과 제어를 위하여 상대 측의
DCS데이터를 필요로 하고 있으나 두 DCS모두 데이터 교환을 위한 표준 프로토콜 드라이버를 갖추고 있지 못하고 있습니다.

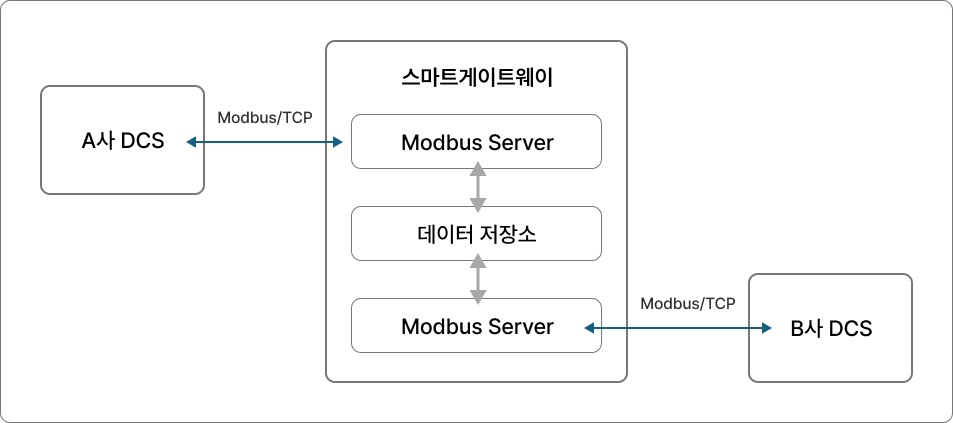

- A, B사 각각 Modbus/TCP client만 지원하고 있고, 스마트게이트웨이는 두 DCS간의 데이터를 수신하고 전송하기 위하여
양쪽 DCS연결점에 Modbus/TCP Server 통신드라이버를 제공하는 방식으로 데이터 교환이 이루어지도록 하고 있습니다.
- 예를 들어 B사 DCS에서 A사 DCS의 데이터가 필요한 경우 A사 DCS는 Modbus 프로토콜의 쓰기 기능을 이용하여 스마트게이트웨이로 전송하면
스마트게이트웨이는 이를 수신하여 내부에서 B사 Modbus/TCP Server로 전달하여 A사 DCS가 Modbus/TCP Client기능을 이용하여 가져갈 수 있도록 구성이 가능합니다.
두 DCS간의 데이터교환기능을 제공하기 이하여 스마트게이트웨이는
- Modbus, BACnet/IP, IEC60870등과 같은 다양한 프로토콜을 지원합니다.
- 스마트게이트웨이의 설정변경없이 교환하고자 하는 데이터가 추가/삭제가 가능합니다.
- 연결 개소 및 데이터 규모에 따라 베이직, 표준, 프리미엄 게이트웨이를 선택할 수 있습니다.
